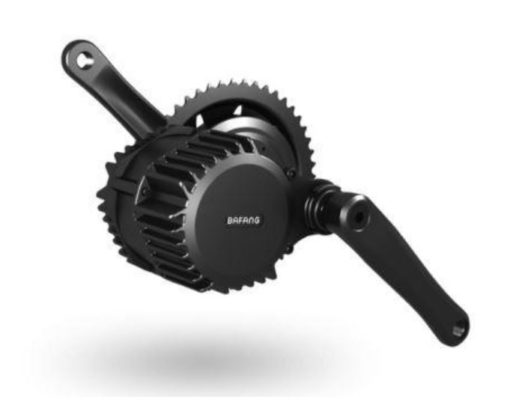

Bafang BBSHD (BBS03) Mittelmotor 1000W

Bafang BBS03 (BBSHD) Mittelmotor mit sehr hohem Drehmoment (max. 160Nm)

Der Motor hat eine Nenndauerleistung von 1kW.
Betrieben an einem 14S 52V Akku (58,8V Ladeschlußspannung) kann der Motor in der Spitze 1,7kW leisten!

Der integrierte 30A Controller kann mit Akkus vom Typ 13S (48V) und 14S (52V) betrieben werden. Bitte die entsprechende Version auswählen.

Wir bieten den Motor in drei Varianten an, je nach Tretlagerbreite:
68 mm, für Tretlager von 68 bis 75 mm (BSA 68)
100 mm, für Tretlager von ca. 80 bis 100 mm Tretlager (BSA 100, gängiger Standard bei FatBikes)
120 mm, für Tretlager von 100 bis 120 mm (BSA 120, FatBikes, selten)

(Die Länge der Motorachse ist ohne Gewinde gemessen. Z.B. 68mm Länge + 20mm Gewindelänge ergibt eine Achslänge von 88mm. Bei den 100 und 120mm Varianten analog.)

Der Innendurchmesser des Tretlagers muss mindestens 33,5 mm betragen.

Bitte beachten sie folgende Hinweise für nicht-BSA Tretlager:

Bei Innenlagern von Typ Pressfit PF41 (D=41mm ) (BB92, BB90, BB86) ist ein passender Adapter nötig.
Z.B. Hier oder Hier
Passende Motorvariante: 100mm Tretlagerbreite

Bei Innenlagern vom Typ Pressfit PF30 (D=46mm) (Für BSA 68/73 oder BSA 83) ist ein passender Adapter nötig.
Z.B. Hier
Passende Motorvariante: 68mm Tretlagerbreite

Bei Innenlagern vom Typ BB30 (D=42mm) (Für BSA68 (68 oder 73mm) ist ein passender Adapter nötig. Z.B. Hier
Passende Motorvariante: 68mm Tretlagerbreite

Bitte beachten sie auch folgende Hinweise bezüglich möglicher Konflikte beim Einbau:

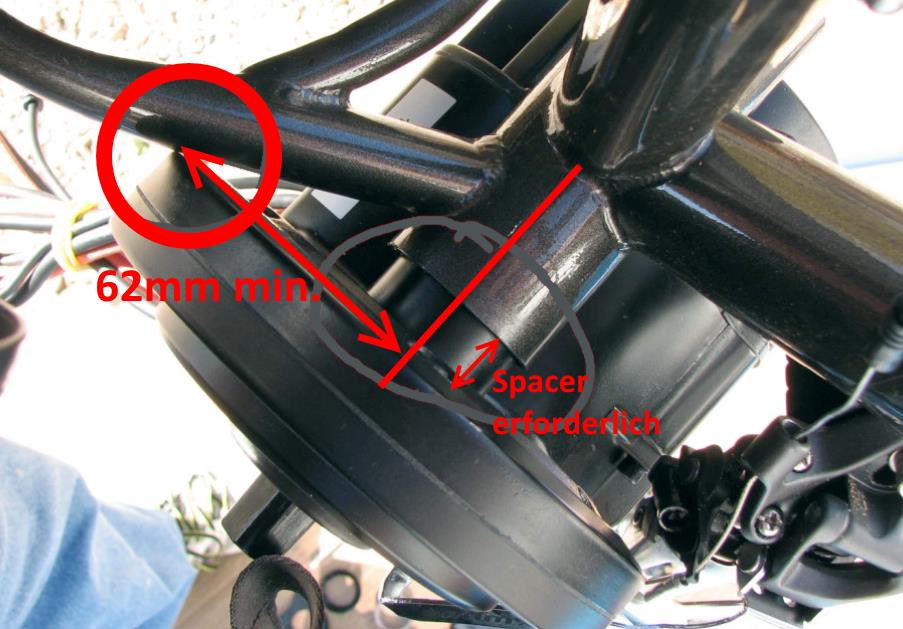

Insbesondere bei Fatbikes mit BSA68/73 Tretlagern (aber auch bei anderen) ist es oftmals nötig den Motor weiter nach außen zu versetzen (in Richtung Antriebsseite), da das Getriebegehäuße (benötigt 62mm Platz gemessen von der Mitte der Tretlagerstirnseite zur Schwinge,siehe Bild: Link) oder das Kettenblatt die hintere Schwinge berührt.

Auf folgenden Seiten ist das Problem anschaulich dargestellt (auf Englisch): Link und  Link

Entsprechende Abstandshalter (Spacer) speziell für BBS01/02 und BBSHD gibt es z.B. Hier und Hier

Vier verschiedene Displays zur Auswahl:

Monochrom (Schwarz-weiß): C961 , Farbdisplay: 500C, 750C, 860C

Einen Vergleich der unterschiedlichen Displays finden sie hier: Link

Für nähere Informationen sind unten die Bedienungsanleitungen der Displays verlinkt.

Zwei verschiedene Kabelbaumlängen stehen zur Auswahl: 106cm oder 76cm

Bafang Kettenblatt mit 46 Zähnen

Sinuscontroller und PAS Sensor sind im Motor integriert.

Lieferumfang:

1 x Bafang BBSHD Mittelmotor 48V/1000W  (integrierter Sinuscontroller, maximale Stromaufnahme 30A.  Alle Motorparameter sind mittels Programmierkabel einstellbar)
1 x Display  C961, 500C, 860C oder 750C
1 x Geschwindigkeitssensor mit LED
1 x Kettenblatt, 46 Zähne
1 x Daumengasgriff
2 x Bremshebel mit Motorunterbrecher
1 x Kabelbaum (76cm oder 106cm Länge)
2 x Tretkurbeln
Befestigungsschrauben

Weitere Informationen:

Bafang BBS01 Einbauanleitung (Einbau erfolgt analog zum BBS01/02): Link
Display C961 Bedienungsanleitung: Link
Display 500C Bedienungsanleitung: Link
Display 860C Bedienungsanleitung: Link
Display 750C Bedienungsanleitung: Link

Tipp: Suchen sie bei google und Youtube nach „Bafang BBS01“ , dort finden sie auch Einbauanleitungen.
(z.B.: In Tschechischer Sprache, aber sehr anschaulich . Link )
